Ходовой винт

Ходовой винт — важнейший элемент любого станка, обеспечивающий точность и плавность перемещения рабочих узлов. Выбор подходящего типа зависит от задач оборудования, условий эксплуатации и бюджета. В этой статье сравним три основные разновидности: трапецеидальный винт, шарико-винтовая пара (ШВП) и роликовый винт (РВП). Разберем их особенности, преимущества и подводные камни.

Основные отличия ходовых винтов

Ключевые параметры, на которые обращают внимание при выборе:

  • Тип передачи (трение или качение)
  • Точность позиционирования
  • Износостойкость
  • Допустимая нагрузка
  • Шаг ходового винта
  • Форма головки и вид гайки ходового винта
  1. Трапецеидальная передача

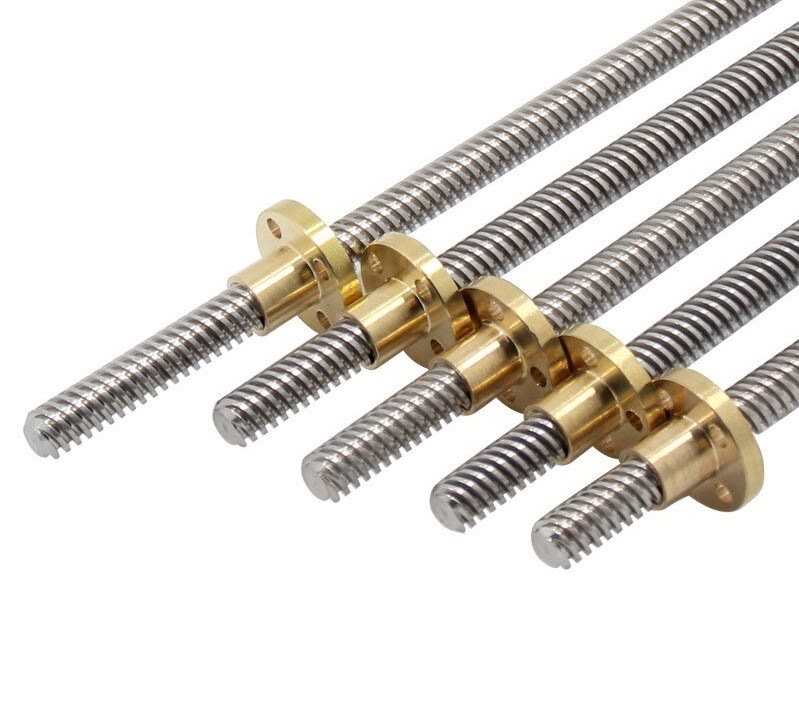

    В трапецеидальном винте резьба имеет форму трапеции. Это простая, прочная и недорогая конструкция, которую часто можно встретить на токарных и фрезерных станках. Стандартное исполнение — винт с трапецеидальной резьбой, оснащенный бронзовой или пластиковой гайкой.
  2. Шарико-винтовая передача (ШВП)
    Здесь перемещение осуществляется за счет качения шариков между винтом и гайкой. Такая шарико-винтовая пара отличается высокой точностью, малым люфтом и долгим сроком службы.
  3. Роликовая передача
    Роликовый винт с гайкой использует цилиндрические ролики вместо шариков. Это наиболее точная и нагруженная передача, способная выдерживать серьезные усилия без потери плавности хода.

Когда что лучше выбрать?

  • Трапецеидальный винт — для простых решений. Если станок работает в неагрессивной среде, не требует высокой точности и эксплуатируется нерегулярно — трапецеидальный винт с гайкой станет оптимальным выбором. Он дешевле и проще в обслуживании, а трапецеидальный винт купить можно буквально «с полки» в любом техническом магазине.
  • ШВП — для высокой точности. Винт ШВП идеально подойдет, если важна точность позиционирования, постоянная работа и минимальные потери на трение. Отлично подходит для ЧПУ-станков, координатных столов и современной промышленной автоматизации.
  • Роликовый винт — для профессионального оборудования. Роликовая передача применяется в тяжелых промышленных системах, где критична как точность, так и способность выдерживать осевые нагрузки. Роликовый винт купить целесообразно, если оборудование работает круглосуточно и на пределе возможностей.

Плюсы и минусы каждого типа винта

Тип винта Преимущества Недостатки
Трапецеидальный винт Надежность, простота, низкая цена Повышенное трение, люфт
Шарико-винтовая пара Высокая точность, низкое трение, ресурс до 10 лет Цена выше, требует смазки и ухода
Роликовый винт Максимальная нагрузка, минимальный люфт Самый дорогой и сложный в замене

Также учитывайте вид головки винта:

  • Винт с накатанной головкой — обеспечивает надежное ручное управление.
  • Винт с цилиндрической головкой — применяется в прецизионных узлах.
  • Винт с шестигранной головкой — удобен для сборки в труднодоступных местах.

Заключение

Выбор ходового винта — это баланс между точностью, нагрузкой и бюджетом. Для базовых задач подойдет винт с трапецеидальной резьбой, для точных станков — винт ШВП, а для тяжелого оборудования — винт с роликовой передачей.

Чтобы правильно подобрать тип, шаг ходового винта, форму гайки и головки — обращайтесь к специалистам и изучайте характеристики в каталоге.
