Шарико-винтовые передачи (ШВП) и ходовые винты: сравнение и 5 причин износа

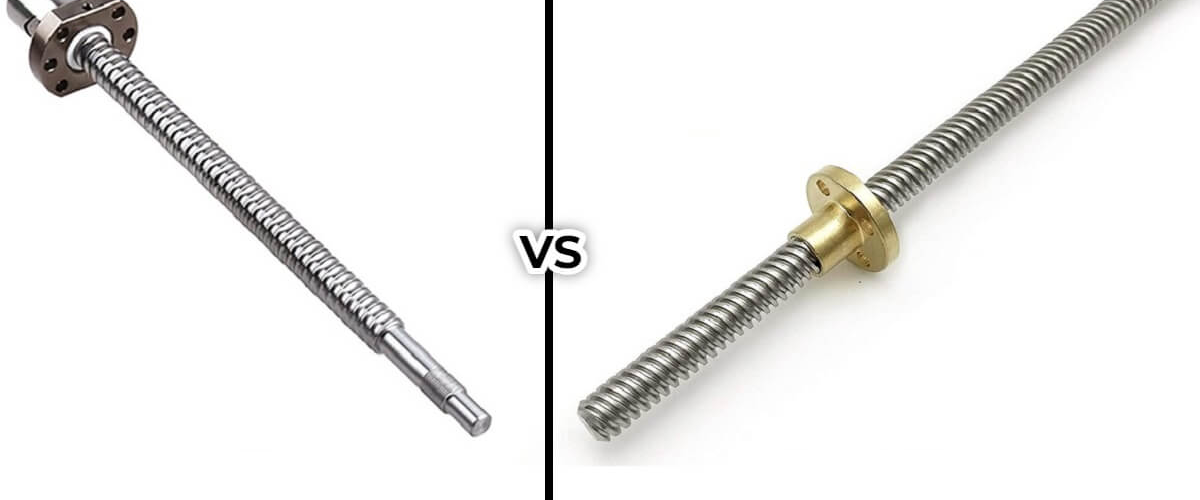

Шарико-винтовые передачи (ШВП) и ходовые винты — разновидности линейных приводов. Чаще всего они используются в конструкциях станков с ЧПУ для преобразования вращательного движения в линейное. Оба типа механизмов имеют свои отличия.

Шарико-винтовая передача преобразует вращательное движение в линейное благодаря наличию металлических шариков, которые, находясь между винтом и гайкой, обеспечивают минимальное трение. Это делает ШВП высокоэффективной в отношении задач, требующих точности и скорости. Данный тип передачи широко используется в робототехнике, автоматизированных системах, 3D-принтерах и медицинском оборудовании, т.е. там, где важна высокая точность.

Ходовой винт — это наиболее распространенный тип передачи, где гайка скользит по резьбе винта без каких-либо дополнительных элементов. Ходовой винт не так эффективен, как ШВП, зато имеет другие преимущества: он простой в изготовлении и подходит для решения разного рода задач, не требующих высокой точности и скорости.

Такие винты используются в самых простых подъемных устройствах, ручных механизмах, регулировочных системах. Скорость и точность — не их приоритет.

Принципиальное же отличие между винтом шариковым и винтом ходовым содержится в их конструкции. В данной статье мы рассмотрим различные аспекты работы обоих механизмов и разберем причины, почему ходовой винт изнашивается быстрее ШВП.

Причина 1. Тип трения и КПД

В конструкции ШВП применяются гладкие металлические шарики. Находясь в зазорах между винтом и гайкой, они делают трение минимальным и увеличивают КПД шариковой винтовой передачи.

В ходовых винтах нет таких шариков и никаких других промежуточных элементов, соответственно, трение всегда будет достаточно сильным. Из-за этого получить высокую отдачу от работы ходового винта проблематично. Сравнение КПД ШВП и ходового винта показало, что у ШВП он достигает 90%, а ходовые винты выдают не больше 50%. Поэтому ШВП эффективно работают с электродвигателями небольшой мощности. Ходовая передача используется с более мощным оборудованием.

Из-за сильного трения ходовые винты изнашиваются быстрее конструкций с ШВП.

Причина 2. Материалы и точность изготовления

Ходовые винты имеют невысокую точность. Это обусловлено особенностями строения резьбы. При этом конструкция создает высокое трение и обеспечивает неравномерное распределение нагрузки. Это приводит к довольно быстрому износу деталей, что негативно сказывается на точности.

Шариковые винты позволяют достигать высокой точности за счет небольшого трения. Это позволяет применять их в высокотехнологичном оборудовании. При этом износ шарико-винтовой передачи минимальный.

Для изготовления винта и направляющей чаще всего используется высоколегированная сталь. Но есть исключения. Иногда гайку в ходовой паре изготавливают из чугуна, бронзы или других материалов.

Причина 3. Нагрузочная способность

В шариковой винтовой передаче используется специальная резьба на поверхности стального вала. Она имеет вид беговой дорожки, по которой скользят шарики. В свою очередь гайка, имеет аналогичную резьбу внутри себя для того, чтобы циркулирующие шарики легко передавали усилия с винта на гайку. Нагрузочная способность такого механизма зависит от параметров изделия, и производители обычно указывают ее.

Ходовой винт имеет изначально меньшую нагрузочную способность, низкий КПД и довольно высокое трение. Таким образом, ходовые винты целесообразно применять в работе, где есть большие габариты и не требуется высокая точность. В некоторых случаях, а именно при перемещении нагрузки в вертикальном положении, ходовой винт подходит лучше, чем ШВП за счет такого свойства, как самоторможение.

Из недостатков ходовой передачи — быстрый износ деталей винтовой пары в результате трения. В процессе эксплуатации ходовые винты требуется чаще менять.

Причина 4. Смазка и обслуживание

Влияние смазки на износ винтовых передач в конструкциях ходовых винтов огромное. Благодаря ей удается значительно продлить жизненный цикл винтовой пары. Чаще всего используются пластичные и жидкие смазки. Но смазки не всегда эффективно срабатывают, когда условия эксплуатации неидеальны с точки зрения чистоты. Так, если на детали попадают твердые частицы или песок, то срок службы ходового винта значительно сокращается. В таком случае целесообразно использовать в винтовой паре гайку из полимерных материалов, в состав которых интегрированы компоненты смазки. Это позволит эксплуатировать ходовые винты в неблагоприятных условиях или применять в оборудовании, где есть повышенные требования к чистоте.

При изготовлении ходовых винтов используются современные покрытия, которые значительно продлевают срок службы винтовой паре.

Причина 5. Конструкционные ограничения и рабочие режимы

Конструкция ШВП создает низкое трение и высокую эффективность за счет вращения винта и металлических шариков, которые катятся по направляющей и уменьшают трение, обеспечивая плавное скольжение, точность, низкий уровень шума, и высокий КПД.

Высокое трение и низкая эффективность ходового винта обусловлены отсутствием в конструкции промежуточных элементов. Поэтому при работе возникает значительное трение, которое вызывает повышенный износ при относительно низком КПД. При использовании ходового винта следует учитывать эту особенность винтовой передачи. Обслуживание ШВП и ходовых винтов из-за конструкционных особенностей разнится.

Что выбрать: ШВП или ходовой винт?

Выбор ШВП или ходового винта зависит от задач, которые вы собираетесь решать.

Если вам необходимы высокая точность, скорость и эффективность, то лучше всего подойдет шариковая винтовая передача.

Ходовой винт – прост в изготовлении, дешевле по цене, однако при эксплуатации имеет низкий КПД, соответственно, для него необходимо более мощное оборудование. Ходовые винты выбирают для решения задач, не требующих высокой точности или скорости. Незаменимы они в ручных механизмах или несложных подъемных устройствах.

Заключение

Чтобы получить максимальную отдачу от ШВП или ходового винта, необходимо учитывать все нюансы работы каждого механизма, а также затраты на техническое обслуживание и эксплуатацию. Преимущества ШВП, описанные выше, в сумме превосходят стоимость ходового винта. Вместе с тем, есть ситуации, когда использование ШВП нецелесообразно. Если нужна простота и компактность — выбирают традиционный ходовой винт. Но стоит помнить, что данный тип передачи потребует дополнительной электроэнергии на более мощный привод, а также дополнительное время для замены износившегося оборудования, что чревато значительными простоями.
